АОС на базе подогреваемых каплеуловителей
Возникновение обледенения на входных элементах (фильтры, входные решетки и т.п.) воздухозаборного тракта газотурбинных установок (ГТУ) является серьезным фактором, который может привести к останову и выходу из строя ГТУ.
ООО «Эдвайс-Турбоинжиниринг» занимается проектами модернизации входных устройств КВОУ (комплексная воздухоочистительная установка) ГТУ, в том числе разработкой и внедрением антиобледенительных систем с использованием различных источников тепла:
- инфракрасные излучатели
- подогреваемые каплеуловители
- горячий воздух - отбор от ступени компрессора
- тепло выхлопных газов
Перед попаданием в ГТУ атмосферный воздух проходит фильтрацию включая удаление капельной влаги, пыли и различных частиц.

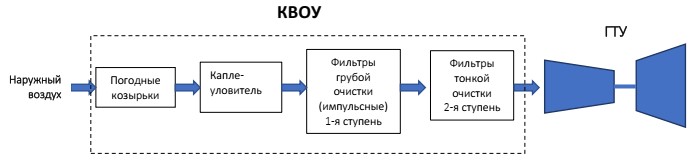

Рис. 1 Схема фильтрации воздуха

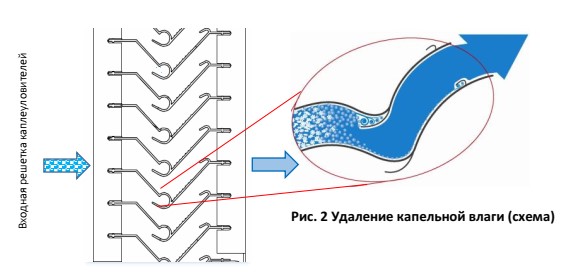

При понижении температуры атмосферного воздуха и высокой влажности возникают условия, «благоприятные» для формирования льда и, как следствие, обледенения входной решетки профилей.
 |
 |
Рис. 4 Обмерзание входной решетки КВОУ ГТУ SGT 65 (TRENT 60, SIEMENS) на КС Портовая
Решение проблемы обледенения – обогрев каплеуловителей для получения температуры на поверхности каплеуловителей выше условий обледенения.
|
Рис. 5 |

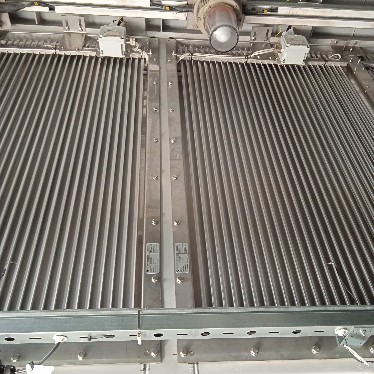

Рис. 6 |
|

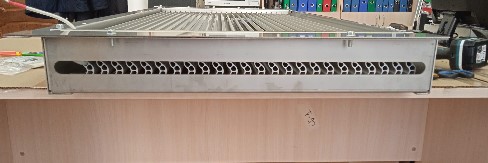

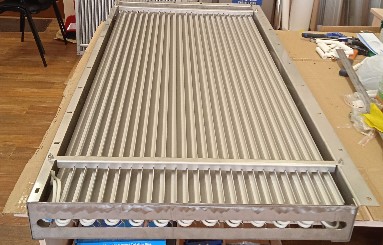

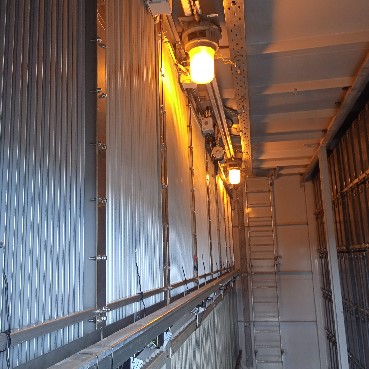

Блок модули с подогреваемыми каплеуловителями разработки и изготовления ООО «Эдвайс-Турбоинжиниринг» |
|
Блок модуль представляет собой секцию каплеуловителей с двумя полыми каналами для установки греющего кабеля.
 |
 |
 |
 |
|

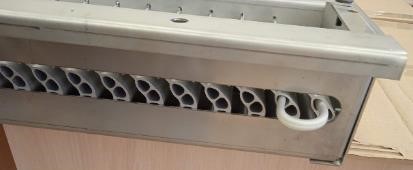

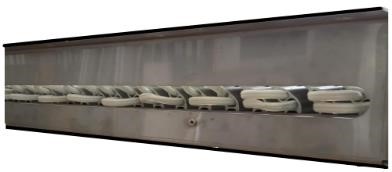

Рис. 7 Сборка блока подогреваемых каплеуловителей |
|
Функционирование АОС на основе блок модулей с подогреваемыми каплеуловителями управляется по специально разработанному алгоритму и реализуется автоматикой с учетом параметров окружающей среды (наступление условий обледенения) и предельных значений нагрева поверхности каплеуловителей (задается разработчиком). При необходимости уставки системы автоматики могут меняться исходя из характерных условий эксплуатации оборудования в конкретной местности.
В зависимости от «свободного» теплового потенциала. имеющегося на объекте (избыточное электричество, горячий воздух/жидкость, другое), конструкция может быть адаптирована для применения располагаемого источника тепла в каналах каплеуловителей.
Преимущества использования подогреваемых каплеуловителей (КУ):
- гарантированно предотвращает образование наледи на входных решетках КУ систем всаса воздуха
- возможность применения различных источников тепла для АОС (электричество, горячий воздух/газ, жидкий теплоноситель)
- автоматическое управление функционированием системой антиобледенения
- при использовании специальных материалов подогреваемые КУ могут использоваться на морских судах и платформах
- простота в монтаже и обслуживании
- высокая надежность.
