ВОУ ГПА-25М-02 Урал
Газоперекачивающий агрегат ГПА-25М-02 «Урал» предназначен для сжатия природного газа, транспортируемого по магистральному газопроводу. ГПА-25 «Урал» производства ООО НПО «Искра» г. Пермь состоит из блоков и узлов максимальной заводской готовности, монтаж которых производится на месте эксплуатации.
В состав ГПА25М-02 входит штатное воздухоочистительное устройство (ВОУ), предназначенное для очистки воздуха, подаваемого на вход газотурбинной установки, от атмосферных осадков и пыли.
 |

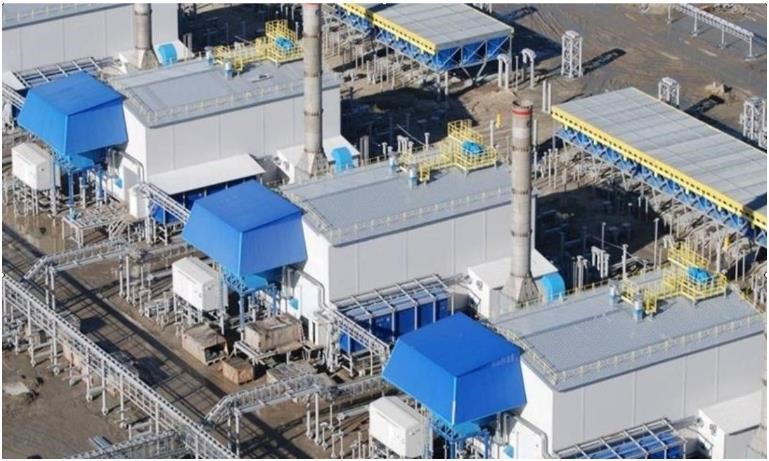

| Рис.1 Компрессорная станция с агрегатами ГПА25М-02 |
В ВОУ включены следующие компоненты (см. Рис.2):
- погодный козырек
- система защиты от обледенения (в качестве теплоносителя используется горячий воздух, отбираемый после 13-ой ступени компрессора и поступающий в пространство под куполом/козырьком ВОУ из отверстий трубной обвязки антиобледенительной системы)
- комбинированная система фильтрации (влагоотделитель класса очистки G2-“Verfiltan”, грубая фильтрация класса очистки G4 и тонкая ступень фильтрации класса очистки F9)
- блок шумоглушения
- монтажная площадка
- электрооборудование, приборы КИП и А
 |
|

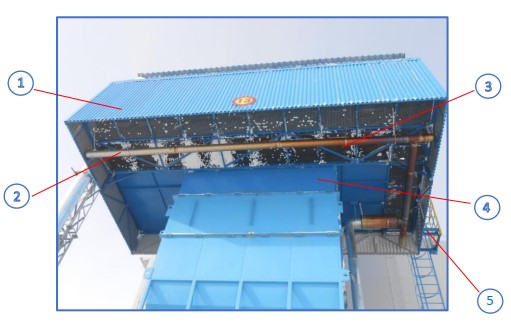

Рис. 2 ВОУ ГПА 25М-02 (вид снизу) |
ВОУ в штатном исполнении представляет собой металлическую конструкцию, установленную на опорную раму, основу которой составляет фильтровальный блок, состоящий из прямоугольных вертикальных рамок с фильтрами. После фильтров очищенный воздух с 4-х сторон поступает в воздухозаборный тракт и далее в компрессор ГТУ. Сверху, над блоком фильтров, располагается металлический купол, выполняющий роль единого по периметру погодозащитного козырька. Воздух поднимается вверх (в пространство под куполом) и, поворачиваясь на 90 °, поступает в фильтры. Нижний срез купола/погодного козырька находится на расстоянии ~ 5, 5 м над поверхностью земли.
При эксплуатации ГПА 25М-02 с штатной конструкцией ВОУ в арктических прибрежных зонах зафиксированы негативные проявления атмосферных воздействий, а именно:
- Обледенение входных элементов ВОУ
- Попадание снежных масс в фильтровальный отсек ВОУ и запирание всаса
- Ускоренная коррозия металлоконструкций из углеродистой стали
| Конструктивные особенности | Отрицательные проявления в работе ГТУ |
Решения ООО «Эдвайс-Турбоинжиниринг» на объектах Заказчика |
|
Низкое расположение «среза» купола погодного козырька |
При сильных снегопадах большая вероятность заноса снега в пространство под купол погодного козырька и попадание снега на фильтры |
Разработано, изготовлено и поставлено на объект ВОУ нового поколения. ПРОЕКТ:027.02.000 «Окно» ВОУ снабжено системой многоярусных осадкозадерживающих козырьков (ОЗК) и приподнято на высоту ~ 10 м от поверхности земли |
| Близкое расположение купола погодных козырьков к зданию/укрытию ГПА | При снегопаде и сильном ветре поток снежного воздуха взаимодействуя с преградой (стенкой здания), способствует заносу снежных масс в подкупольное пространство, попаданию снега на фильтры и запиранию всаса |
«Окно» дистанцировано (отнесено) более чем на 3 м от стены укрытия, что дополнительно предохраняет всас от задувания снега. |
| Антиобледенительная система (АОС) на основе монотрубной обвязки в подкупольном пространстве для подачи горячего воздуха (отбора) от 13 ступени компрессора в область фильтров |
Неравномерная раздача горячего воздуха из отверстий трубной обвязки, относительно небольшой объем горячего воздуха, отбираемого за 13 ступенью компрессора (до 2% объема циклового воздуха) и большое пространство под куполом являются совокупными факторами низкой эффективности штатной конструкции АОС и обледенению входных элементов ВОУ |
Применена система АОС из модулей с трубчатой решеткой, снабженных отверстиями для выхода горячего воздуха в направлении входного потока (противоток). Обеспечение равномерности перемешивания горячего воздуха в входным потоком. Создание гомогенного поля теплого воздуха по всему сечению в близлежащей зоне фильтров 1-ой ступени. |

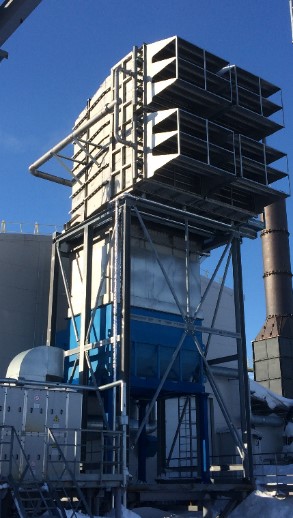

Рис.3 КВОУ новой конструкции 027.02.000
