2013
Проект 46340073: Полная замена двух КВОУ для газовых турбин LM6000 PF (GE) новыми конструкциями, с модулями охлаждения всасываемого воздуха и системой фильтрации с импульсной очисткой.
Основные этапы:
- проектирование, изготовление и поставка двух комплектов новых модернизированных КВОУ;
- демонтаж «старых/штатных» КВОУ (сопровождение/шеф-монтаж);
- монтаж новых КВОУ (сопровождение/шеф-монтаж);
- пуско-наладка и запуск в эксплуатацию.
Проектирование – АТЕ совместно с Bilfinger Gerber GmbH, Германия (субподрядчик).
Изготовление элементов КВОУ – АТЕ (сопровождение производства) совместно с компанией Аrkon Celik, Турция (субподрядчик).
Монтажные работы – АТЕ (шеф-монтаж) с компанией АйСиЭл Инжиниринг (г. Астрахань, Россия).
Расположение объекта - Астраханская ГРЭС ПГУ 110, г. Астрахань, Россия.
Заказчик - ЛУКОЙЛ Астраханьэнерго.
Сроки выполнения: 2013-2014.

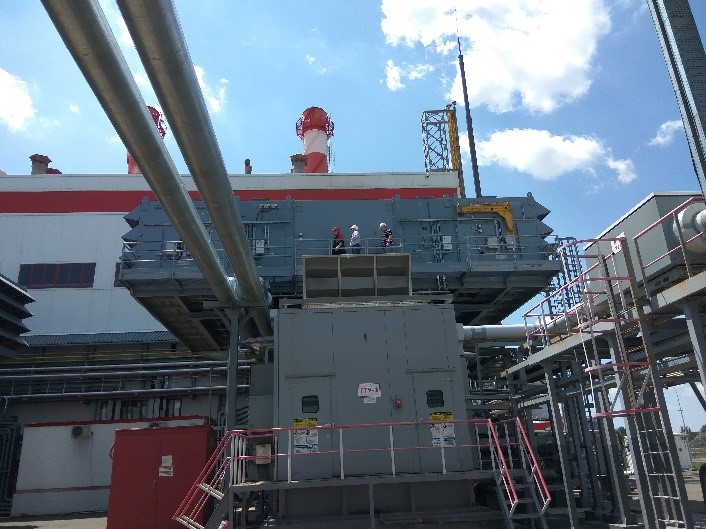

Описание проекта
В состав генерирующего оборудования электростанции ПГУ 110 входит два ГТУ LM6000PF и одна ПТУ. До выполнения проекта мощность станции составляла 117 МВт.
Задачи модернизации для ПГУ 110:
- замена штатной статической системы очистки на импульсную;
- охлаждение всасываемого в ГТУ воздуха при высоких климатических температурах наружного воздуха;
- установка антимоскитных сеток.
Реализация проекта происходила совместно с немецкой компанией Bilfinger Gerber GmbH, в процессе которой для решения задач была разработана и изготовлена новая конструкция КВОУ с элементами модернизации взамен штатной.
Основные составляющие проекта модернизации КВОУ:

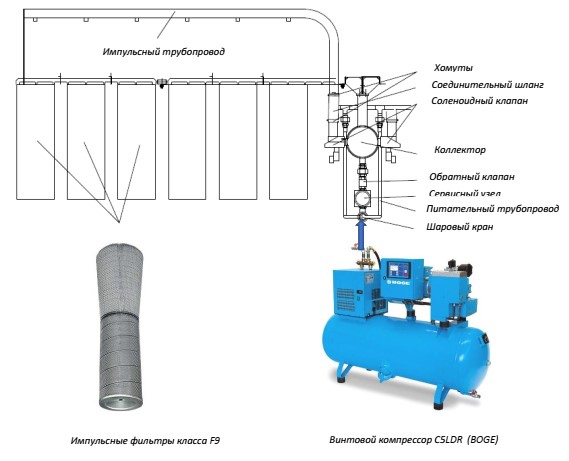

Импульсная система очистки
Импульсная система очистки по сравнению со штатной (статической) предусматривает оптимизацию процесса фильтрации воздуха путем периодической автоматической очистки фильтров импульсами сжатого воздуха. Она включает в себя винтовой компрессор типа C5LDR (фирма BOGE, Германия) и трубопроводы подачи сжатого воздуха, подаваемого импульсно противотоком выбивая пыль из фильтров. Включение компрессора происходит при достижении перепада на фильтрах 750 Па и выключение – при 450 Па. Система генерирует серию воздушных импульсов – 28 импульсов за 60 секунд, давлением 8 бар, и производит очистку фильтров. В КВОУ устанавливаются импульсные фильтры класса очистки F9 конической и цилиндрической конструкции.
Воздухоохладители
Воздухоохладители (ВО) представляют собой теплообменники с медными трубками и алюминиевым оребрением. ВО скомпонованы в модули и размещены в отдельных секциях для охлаждения воздуха, поступающего в ГТУ и системы вентиляции укрытия. В качестве хладагента используется 47% -ый раствор этиленгликоля.
| Хладагент: | |
| - тип | этиленгликоль |
| - концентрация | 47% |
| - температура вход в ВО /выход из ВО, °С | +5/+10 |
| Воздух: | |
| - температура воздуха на входе в ГТУ (осевой компрессор)/ при температуре наружного воздуха, °С / влажности,% | 14°С/ при температуре наружного воздуха 30°С/ влажности 60% |
| 13°С при температуре наружного воздуха 35 °С и влажности 30% | |
| - температура воздуха на вентиляцию, °С | Не более +30°С при температуре атмосферного воздуха выше + 35°С |
| - сопротивление ВО по воздуху, Па | Не более 250 Па |

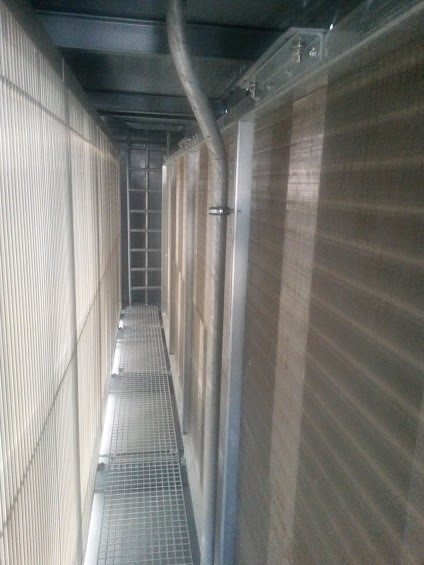

После ВО, перед входом в осевыой компрессор ГТУ, охлажденный воздух проходит через секции каплеуловителй, где происходит отделение капельной влаги.
Опорная (переходная) рама
Внедрение системы охлаждения и импульсной очистки привело к увеличению габаритных и весовых характеристик нового КВОУ. По результатам прочностных расчетов была спроектирована переходная рама, позволяющая произвести сопряжение нового КВОУ со штатными опорными площадками ГТУ.

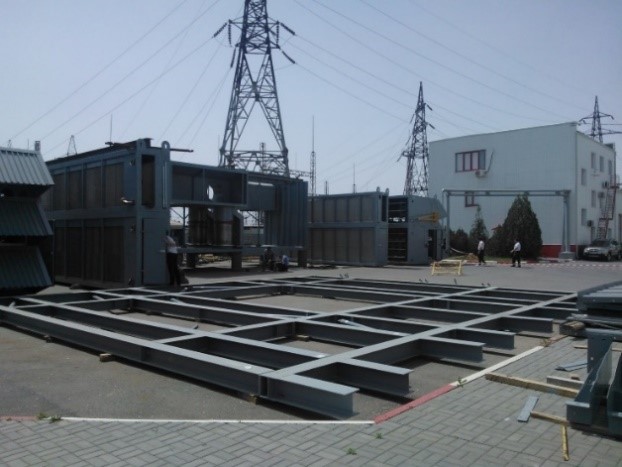

Сборка опорной рамы
Антимоскитные сетки

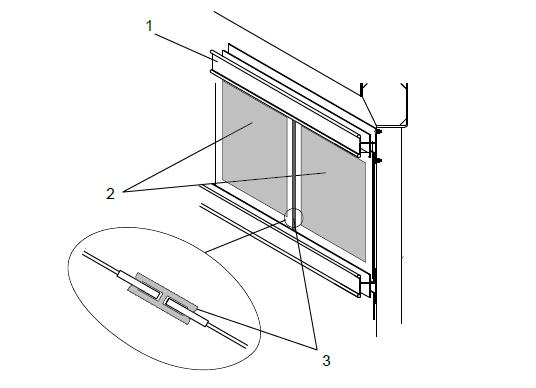

Для предотвращения попадания в КВОУ насекомых в период их активности были спроектированы и установлены легкосъемные панели с антимоскитными сетками, состоящие их направляющих профилей (1), предохранительных сеток из нержавеющей стали ячейкой 1,5 х 1,5 мм (2), уплотняющихся специальной резиновой проставкой (3).
 |
 |

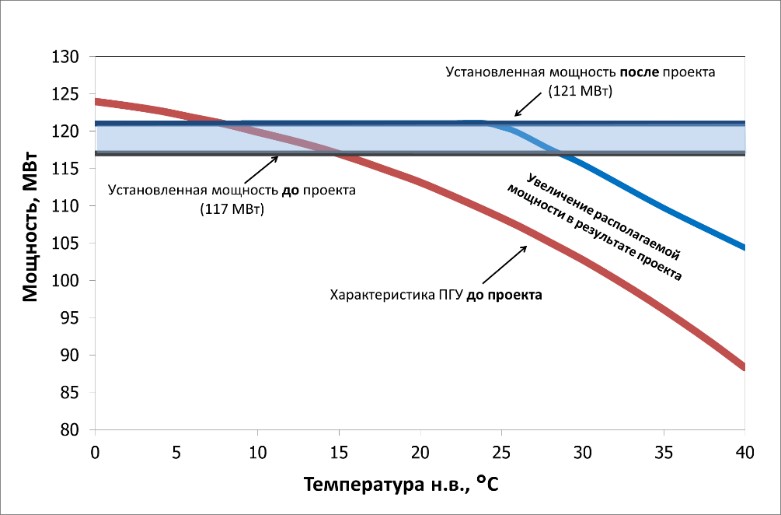

По результатам проведения всего комплекса работ по модернизации КВОУ-ГТУ с внедрением системы охлаждения увеличение установленной мощности ПГУ 110 составила 4 МВт, а также достигнуто предотвращение падение мощности в жаркий период.
