2015
Проект ЭТ-400.001: Модернизация штатных КВОУ для четырех газовых турбин LM6000 PF (GE) путем интеграции новых модулей охлаждения всасываемого воздуха в каждую существующую конструкцию КВОУ.
Заказчик - ЛУКОЙЛ Астраханьэнерго
Расположение объекта - Астраханская ГРЭС ПГУ 235, г. Астрахань, Россия
Дата выполнения проекта: 2015-2017
Основные этапы:
- проектирование, изготовление и поставка четырех комплектов модулей охлаждения для модернизации четырех КВОУ газовых турбин LM6000 PF (GE);
- демонтаж штатной КВОУ (сопровождение/шеф-монтаж);
- сборка элементов штатных КВОУ на отметке «0» с установкой/интеграцией новых модулей охлаждения КВОУ на отметке «0» (сопровождение/шеф-монтаж);
- монтаж модернизированной КВОУ с новыми модулями охлаждения на рабочей отметке;
- пуско-наладка и запуск в эксплуатацию;
Проектирование системы и модулей охлаждения – АТЕ
Изготовление модулей охлаждения КВОУ – АТЕ (сопровождение производства) совместно с компанией ООО КСК-Сервис (в качестве субподрядчика)
Монтажные работы – АТЕ (шеф-монтаж) с компанией АйСиЭл Инжиниринг (г. Астрахань, Россия)
Описание проекта
В состав генерирующего оборудования электростанции ПГУ 235 входит четыре ГТУ LM6000PF и две ПТУ. Установленная мощность станции до модернизации составляла 235 МВт.
Задачи модернизации для ПГУ 235:
- охлаждение всасываемого в ГТУ воздуха при высоких климатических температурах наружного воздуха
- установка антимоскитных сеток
|

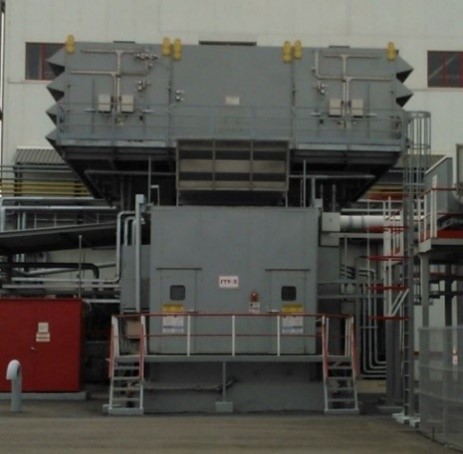

Штатное КВОУ
|

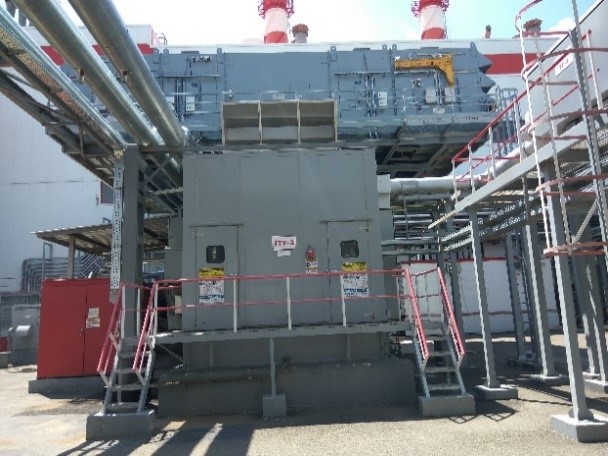

Модернизированное КВОУ
|
|

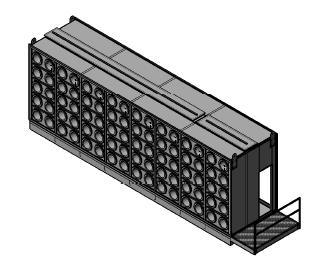

Модуль охлаждения
|

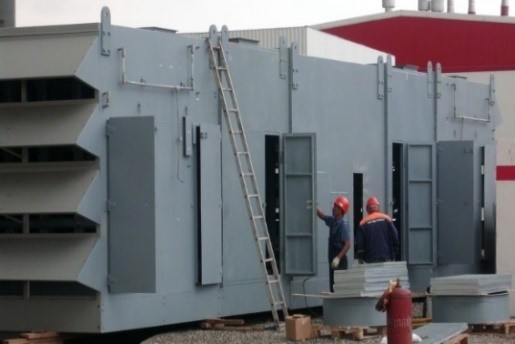

Контрольная сборка на отметке «0»
|
Для внедрения системы охлаждения в КВОУ ГТУ ПГУ 235 ООО «Эдвайс-Турбоинжиниринг» была разработана собственная концепция модернизации, связанная с доработкой штатной конструкции КВОУ и включающая в себя:
- проектирование и изготовление новых отдельных Модулей охлаждения (два модуля на одно КВОУ) с установленными в них воздухоохладителями (для отсека горения и вентиляции) и каплеуловителями
- технология разборки штатного КВОУ на составляющие элементы – два модуля фильтрации и пленум и их доработка с демонтажем теплообменника системы антиобледенения
- оработка штатных модулей фильтрации и пленума
- проектирование и изготовление переходной опорной рамы
- контрольная сборка КВОУ на отметке «0» с элементами модернизации
- сборка модернизированного КВОУ на ГТУ
| Наименование | Модернизация КВОУ ПГУ 110 | Модернизация КВОУ ПГУ 235 |
|---|---|---|
| Конструкция КВОУ | Изготовление новой модернизированной КВОУ с полной заменой КВОУ | Конструкция и компоновка КВОУ сохранились штатной с внедрением двух новых модулей охлаждения |
| Система фильтрации | Штатная статическая система очистки заменена на импульсную, одноступенчатую ( F9) | Сохранена штатная система очистки – статическая, двухступенчатая (G4 + F9) |
| Воздухоохладители (ВО) и каплеуловители (КУ) | Конструкции ВО и ДС практически аналогичны | |

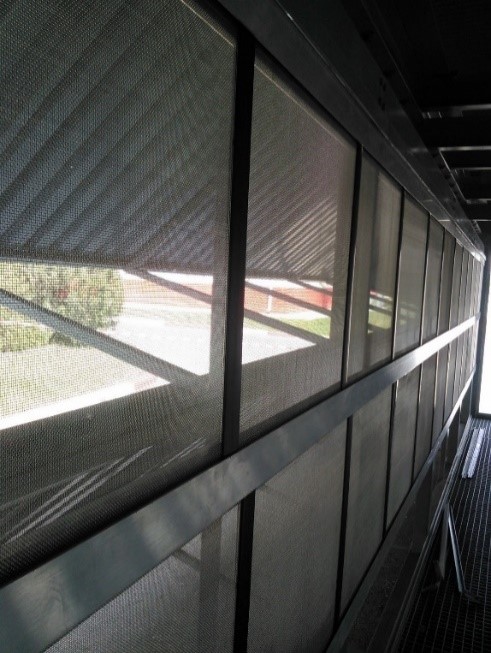

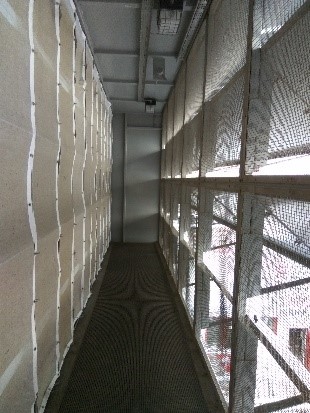

| Антимоскитные сетки |
Панели с защитной металлической сеткой
|
Экраны из прочной полимерной сетки
|
| Количество модернизированных ГТУ | 2 ГТУ LM6000 PF | 4 ГТУ LM6000 PF |
|
Максимальный прирост располагаемой мощности, МВт (при температуре наружного воздуха +40 °C и относительной влажности 20%) |
24 | 45 |
| Среднегодовой прирост располагаемой мощности, МВт | 9 | 17,4 |
| Дополнительная выработка электроэнергии, млн. кВт час/год | 54 | 86 |
|
Срок реализации проекта |
2013 - 2015 | 2015 - 2017 |
